Расходники FDM-фермы: сопла, ремни, PTFE, столы. Ресурс и когда менять

Принтер печатает, но каждый час работы тихо изнашивает сопло, ремни, PTFE-трубку и стол. Расходники 3д принтера складываются в отдельную строку себестоимости часа: посчитаешь честно, и набегает 2-3 руб/час на PLA/PETG и заметно больше на абразивах. Когда и что проверять по графику разобрано в статье про регламент ТО фермы. Здесь про другое: ресурс каждого расходника в часах, цену замены и момент, когда деталь пора менять, пока не поплыло качество и не пошёл брак.

Сопла: латунь против стали и ресурс на абразивах

Латунное сопло 0,4 мм это рабочая лошадка фермы. На PLA и PETG оно живёт сотни часов (ориентир 400-600 часов до заметного износа) и стоит 150-300 руб. Проблемы начинаются с абразивных филаментов: уголь, стекловолокно, металло- и светонаполненные пластики стачивают латунь за 20-50 часов. Отверстие 0,4 разбивается до 0,45-0,5 мм, принтер начинает недоливать, плывут стенки и первый слой.

Стальное закалённое сопло стоит 800-1500 руб против 150-300 за латунь, но на абразивах окупается за первую же катушку композита. Считаем: латунь на угле меняешь каждые примерно 40 часов, это 200 руб / 40 ч = 5 руб/час только на сопла, плюс брак по недоливу в последние часы жизни сопла. Стальное на 1000+ часов даёт 1000 руб / 1000 ч = 1 руб/час. На чистом PLA/PETG картина обратная: латунь 200 руб / 500 ч = 0,4 руб/час, а сталь избыточна и хуже отдаёт тепло на высоких скоростях.

Правило простое: под абразив сразу ставь стальное или рубиновое сопло, латунь держи под PLA/PETG. Смешивать не стоит, одно сопло на композите убьёт геометрию всей партии.

• Недолив и дырки в стенках при настройках, которые раньше давали плотную деталь
• Первый слой перестал прилипать ровно, появились пропуски дорожек
• Диаметр отверстия вырос (0,4 печатает как 0,45+): размеры детали уплывают
• Засор не пробивается чисткой холодным вытягиванием (cold pull) и иглой
• На абразивах меняй латунь планово каждые 30-50 часов, не дожидаясь брака

PTFE-трубки и термобарьер: тихий источник недолива

PTFE (тефлон) деградирует от температуры. Выше 240-250°C он начинает разлагаться, а внутри хотэнда обугливается и сужает канал: отсюда недолив, который не лечится чисткой сопла. В хотэндах с PTFE до самого сопла (частый вариант на бюджетных принтерах и части директов) капилляр меняют каждые 200-300 часов на высокотемпературных филаментах (ABS, ASA, нейлон) или при первом закусе.

Внешняя bowden-трубка от экструдера до головы истирается в фитингах и даёт люфт: страдает ретракт, лезут нитки и бороды. Признак это потемневший или разбитый конец трубки в фитинге. Метр качественной PTFE (типа Capricorn) стоит 100-300 руб, отрезок в хотэнд копейки, так что это самая дешёвая замена на ферме. В цельнометаллических (all-metal) хотэндах PTFE до сопла нет, и ресурс там держит термобарьер: следи за его чистотой и охлаждением.

• Недолив остался после чистки и замены сопла
• Пробка встаёт на стыке PTFE и сопла (щель от неплотной посадки)
• Печатаешь ABS/ASA/нейлон: меняй капилляр по графику, каждые 200-300 часов
• Конец bowden-трубки в фитинге потемнел, разлохматился или люфтит

Ремни GT2 и механика: ghosting выдаёт износ

Ремни GT2 растягиваются, зубья округляются, появляется люфт. На стенках детали это видно как ghosting (эхо, повтор контура) и потеря размеров. Ресурс ремня 1500-3000 часов и сильно зависит от натяжения: на CoreXY (Bambu, Voron) ремней два, X и Y, и изнашиваются они неравномерно.

Сначала обслуживание, потом замена: проверь натяжение (на слух по частоте щелчка или приложением-тюнером), почисти зубчатые шкивы. Если ghosting остаётся при верном натяжении, ремень под замену. Метр GT2 стоит 200-600 руб, комплект на принтер 500-1000 руб, менять примерно раз в год-два на активной ферме. Считая комплект 800 руб на 2000 часов, это 0,4 руб/час. В ту же графу идут ролики и подшипники осей: сухой скрип и заедание лечатся чисткой и смазкой, разбитый подшипник заменой.

• Ghosting или ringing (эхо контура) на вертикальных стенках
• Размеры детали поплыли, партия перестала попадать в допуск
• Слышен проскок ремня или ремень заметно провис
• Смещение слоёв (layer shift) на резких сменах направления

Столы и пластины: адгезия как расходник

Пружинная стальная пластина с PEI это тоже расходник. Со временем PEI царапается шпателем, продавливается соплом и локально теряет адгезию: деталь держится всё хуже, приходится лить клей. Гладкий PEI на активной ферме живёт ориентировочно 6-12 месяцев, текстурированный дольше, потому что фактура прощает мелкие царапины.

Сначала восстановление: помой пластину тёплой водой с мылом или обезжирь спиртом, лёгкая зачистка гладкого PEI мелкой шкуркой возвращает хват. Клей-карандаш это временная мера, а не лечение. Если брак по отлипанию растёт и мойка не помогает, меняй лист. Пластина PEI стоит 800-2000 руб. Двусторонние (гладкая плюс текстурированная) удобны: перевернул и печатаешь дальше, пока одна сторона отдыхает.

• Адгезия не возвращается после мойки и обезжиривания
• Локальные залысины, где деталь стабильно отлипает
• Вмятины и борозды от сопла на рабочей зоне
• PEI-покрытие вздулось или сходит плёнкой

Смазка, вентиляторы и сводка по руб/час

Мелочёвка, которую забывают, но она копит простой. Направляющие и ШВП смазывают густой смазкой (литиевая или с PTFE) раз в 200-300 часов: на оси, но никогда на ремни. Вентиляторы (обдув детали, хотэнда, платы) ходят 1-3 года: убитый подшипник шумит и недодувает, деталь провисает, а отказ обдува хотэнда грозит перегревом. Вентилятор стоит 200-500 руб, держи пару на складе.

Сложим расходники в себестоимость часа на PLA/PETG (пример-прикидка, не замер с конкретной фермы):

• Сопло латунь: 200 руб / 500 ч = 0,4 руб/час
• PTFE-капилляр: 150 руб / 300 ч = 0,5 руб/час
• Ремни (комплект): 800 руб / 2000 ч = 0,4 руб/час
• PEI-пластина: 1500 руб / 1500 ч = 1 руб/час
• Смазка и вентиляторы: около 0,5 руб/час
• Итого: примерно 2,5-3 руб/час расходников сверх амортизации принтера (около 6 руб/час) и филамента

Что держать на складе и как считать

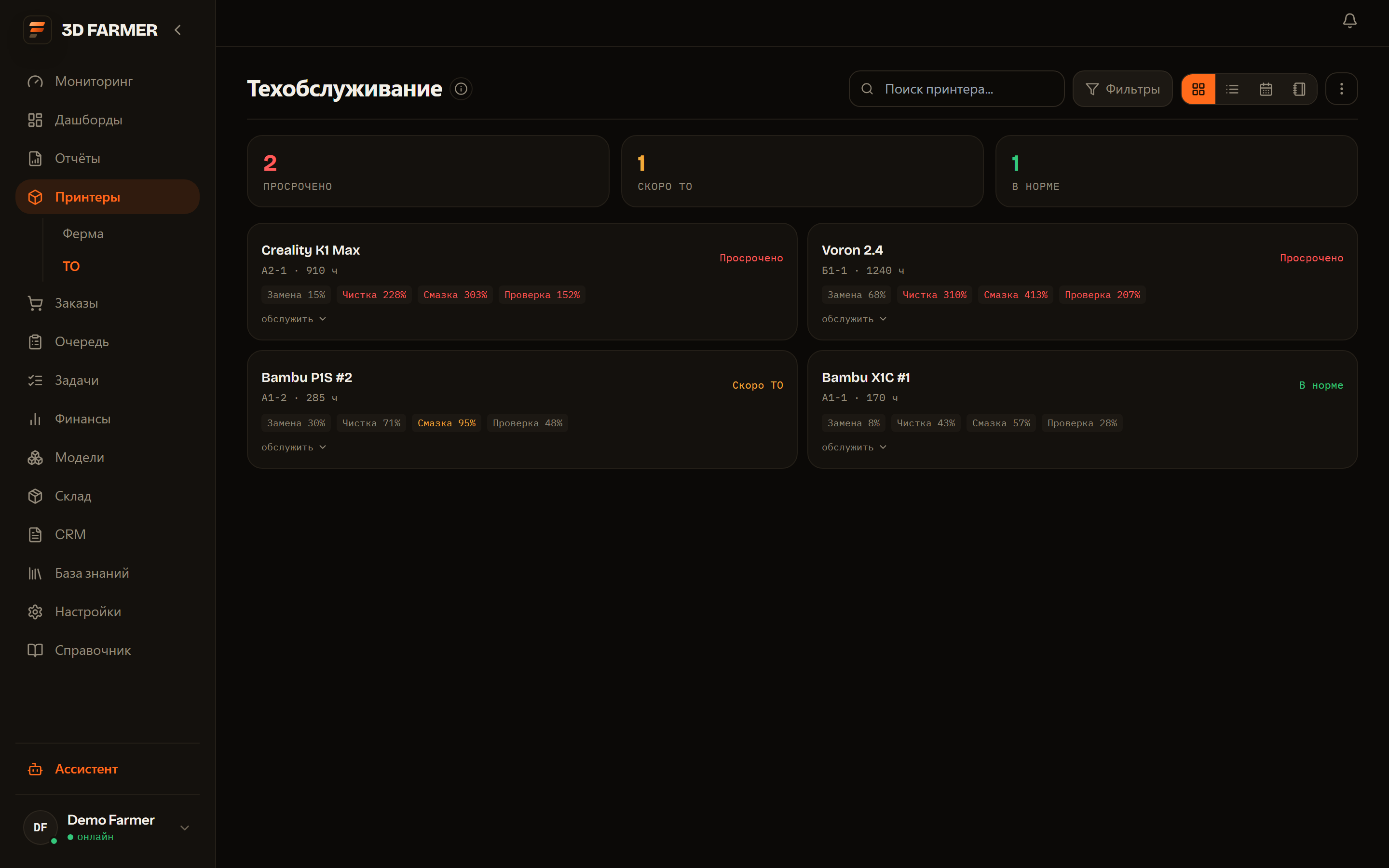

На абразивах строка сопла подскакивает, поэтому под композит переходят на стальное и считают его отдельно. Чтобы это не жило в голове, замены удобно вести в карточке принтера: в 3D Farmer история ТО и расхода пишется по каждому принтеру, а себестоимость часа считается с учётом расходников, а не только филамента и электричества. Тогда вопрос сколько стоит обслуживание 3д принтера перестаёт быть гаданием: видно, какой принтер и на каком филаменте съедает маржу.

Держи на складе минимальный набор: латунное и стальное сопло, отрезок PTFE, комплект ремней, запасную PEI-пластину, смазку и вентилятор. Расходник за 300 руб на полке дешевле, чем простой принтера и сорванная очередь заказов.
